Quelles sont les options de rénovation pour un échangeur de chaleur à tube de coque?
En tant que long fournisseur debout d'échangeurs de chaleur à tube à coquille, j'ai assisté de première main à l'évolution des besoins des industries qui reposent sur ces équipements essentiels. Les échangeurs de chaleur à tube de coquille sont largement utilisés dans divers secteurs tels que la transformation chimique, la production d'électricité, les aliments et les boissons et les systèmes de CVC. Au fil du temps, cependant, les performances de ces échangeurs de chaleur peuvent se dégrader en raison de facteurs tels que l'encrassement, la corrosion ou les changements dans les exigences de processus. C'est là que la modernisation entre en jeu. Dans ce blog, je vais explorer les différentes options de modernisation disponibles pour les échangeurs de chaleur à tube de coquille.

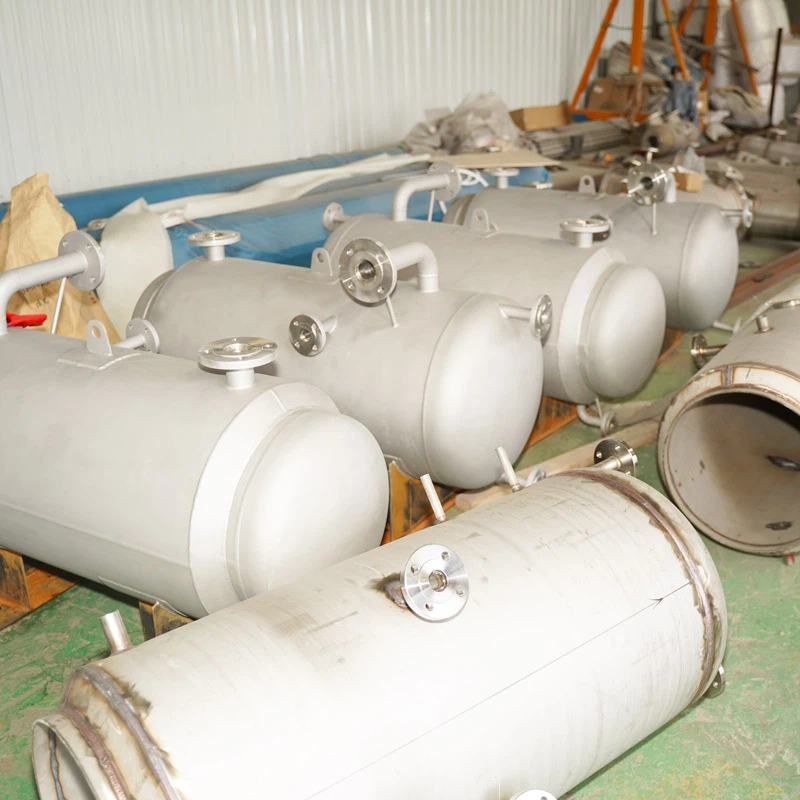

1. Remplacement du tube
L'une des options de modernisation les plus courantes est le remplacement du tube. Les tubes d'un échangeur de chaleur à tube de coquille sont constamment exposés aux fluides qui les traversent, et ils sont sujets à l'usure, à la corrosion et à l'encrassement. Si les tubes sont gravement endommagés ou ont un niveau élevé d'encrassement qui ne peut pas être retiré par le nettoyage, les remplacer est une solution viable.
Lors du remplacement des tubes, plusieurs facteurs doivent être pris en compte. Premièrement, le matériau des nouveaux tubes est crucial. Différents matériaux ont une résistance à la corrosion différente, une conductivité thermique et des propriétés mécaniques. Par exemple,Coquille en acier inoxydable et échangeur de chaleur à tubeUtilisez souvent des tubes en acier inoxydable, qui sont très résistants à la corrosion et conviennent aux applications impliquant des fluides corrosifs. Le diamètre et l'épaisseur de paroi des tubes affectent également l'efficacité de transfert de chaleur et la chute de pression à travers l'échangeur de chaleur.
Un autre aspect est la disposition du tube. La disposition des tubes, tels que la hauteur triangulaire ou carrée, peut avoir un impact sur le schéma d'écoulement des fluides et les performances globales de transfert de chaleur. La modification de la disposition du tube pendant le remplacement du tube peut parfois améliorer l'efficacité de l'échangeur de chaleur.
2. Modification de la coque
La coquille d'un échangeur de chaleur à tube de coque fournit l'enceinte extérieure pour les tubes et dirige l'écoulement du fluide latéral de la coque. Au fil du temps, la coquille peut subir des dommages ou peut être modifiée pour s'adapter aux changements dans les conditions de processus.
Une modification possible de la coque consiste à modifier la disposition de Baffle. Les chicanes sont utilisées pour diriger le liquide latéral de la coque à travers les tubes, augmentant la turbulence et améliorant le coefficient de transfert de chaleur. En ajustant l'espacement, le type ou le nombre de chicanes, le modèle d'écoulement du fluide latéral de la coque peut être optimisé. Par exemple, l'augmentation de l'espacement des défilé peut réduire la chute de pression sur le côté de la coque, tout en diminuant qu'il peut améliorer le taux de transfert de chaleur.
Dans certains cas, la coquille peut devoir être réparée ou renforcée. La corrosion ou les dommages mécaniques peuvent affaiblir la coquille et une réparation ou un renforcement approprié est nécessaire pour assurer le fonctionnement sûr et efficace de l'échangeur de chaleur. Cela peut impliquer le soudage, le correctif ou l'ajout de supports structurels supplémentaires.
3. Modification de la buse et de l'en-tête
Les buses sont les entrées et les prises pour les fluides dans un échangeur de chaleur à tube de coquille, et les en-têtes sont utilisés pour distribuer et collecter les fluides. La modification des buses et des en-têtes peut améliorer la distribution du débit et réduire la chute de pression.
Si la distribution du débit est inégale, elle peut entraîner un transfert de chaleur inefficace et une surchauffe localisée ou un refroidissement. En modifiant la taille, la forme ou l'emplacement des buses, l'écoulement peut être réparti plus uniformément à travers les tubes. Par exemple, l'installation de dispositifs d'écoulement - de redressement dans les en-têtes peut aider à réduire les turbulences et à assurer un flux plus uniforme.
La modification de l'en-tête peut également impliquer d'augmenter la capacité des en-têtes à gérer des débits plus élevés. Cela peut être réalisé en élargissant le diamètre de l'en-tête ou en ajoutant des branches supplémentaires.
4. Rétrofits d'atténuation d'encrassement
L'encrassement est un problème majeur dans les échangeurs de chaleur à tube de coquille, car il réduit l'efficacité du transfert de chaleur et augmente la chute de pression. Il existe plusieurs options de modernisation disponibles pour atténuer l'encrassement.
Une approche consiste à installer l'encrassement - revêtements résistants sur les tubes. Ces revêtements peuvent empêcher l'adhésion des contaminants et faciliter le nettoyage des tubes. Par exemple, certains revêtements à base de polymère se sont avérés réduire l'encrassement des échangeurs de chaleur utilisés dans les systèmes refroidis par eau.
Une autre option consiste à implémenter un système de nettoyage en ligne. Cela peut inclure des techniques telles que le nettoyage mécanique (par exemple, à l'aide de brosses ou de grattoirs), de nettoyage chimique ou de nettoyage hydraulique. Un système de nettoyage en ligne peut enlever en permanence les dépôts d'encrassement, en maintenant les performances de l'échangeur de chaleur au fil du temps.
5. Mise à niveau vers une conception d'efficacité plus élevée
Si l'échangeur de chaleur à tube de coquille existant est obsolète ou ne répond plus aux exigences d'efficacité énergétique, la mise à niveau vers une conception d'efficacité plus élevée peut être la meilleure option.
Les conceptions plus récentes peuvent intégrer des technologies de transfert de chaleur avancées, telles que des tubes améliorés ou des configurations d'échangeur de chaleur compactes. Les tubes améliorés, tels que les tubes à ailettes ou les tubes micro-nageants, ont une surface plus grande pour le transfert de chaleur, ce qui peut améliorer considérablement le coefficient de transfert de chaleur. Les conceptions compactes des échangeurs de chaleur, en revanche, peuvent atteindre un taux de transfert de chaleur plus élevé dans une empreinte plus petite, réduisant la taille et le coût global de l'équipement.
Échangeur de chaleur à tube de coqueLes fournisseurs recherchent et développent constamment de nouveaux conceptions pour répondre aux besoins en évolution de l'industrie. En passant à une conception plus efficace, les entreprises peuvent économiser de l'énergie, réduire les coûts d'exploitation et améliorer les performances globales de leurs processus.
6. Mises à niveau de l'instrumentation et du contrôle
Une instrumentation et un contrôle appropriés sont essentiels pour le fonctionnement efficace d'un échangeur de chaleur à tube de coquille. La mise à niveau des systèmes d'instrumentation et de contrôle peut aider à surveiller et à optimiser les performances de l'échangeur de chaleur en temps réel.
L'installation de nouveaux capteurs, tels que des capteurs de température, des capteurs de pression et des débitmètres, peut fournir des données précises sur les conditions de fonctionnement de l'échangeur de chaleur. Ces données peuvent être utilisées pour calculer le taux de transfert de chaleur, la chute de pression et d'autres paramètres de performance. En intégrant ces capteurs à un système de contrôle, les débits, les températures et les pressions des fluides peuvent être ajustés automatiquement pour maintenir des performances optimales.
Par exemple, si le taux de transfert de chaleur baisse en dessous d'un certain seuil, le système de contrôle peut augmenter le débit du fluide chaud ou froid pour compenser. Cela améliore non seulement l'efficacité de l'échangeur de chaleur, mais réduit également le risque de défaillance de l'équipement.
En conclusion, il existe de nombreuses options de rénovation disponibles pour les échangeurs de chaleur à tube de coquille. Qu'il s'agisse de remplacement du tube, de modification de la coquille, d'atténuation d'encrassement ou de mise à niveau vers une conception d'efficacité plus élevée, chaque option a ses propres avantages et considérations. En tant queÉchangeur de chaleur coque et tube industrielleFournisseur, nous avons l'expertise et l'expérience pour vous aider à déterminer la solution de rénovation la plus appropriée pour votre application spécifique.
Si vous êtes confronté à des problèmes avec les performances de votre échangeur de chaleur à tube de coquille ou si vous cherchez à mettre à niveau pour une meilleure efficacité, n'hésitez pas à tendre la main. Notre équipe d'experts peut vous fournir des consultations détaillées, des solutions efficaces et des services de rénovation de haute qualité. Travaillons ensemble pour optimiser votre échangeur de chaleur et améliorer les performances globales de vos processus industriels.
Références
- Incropera, FP et Dewitt, DP (2002). Introduction au transfert de chaleur. Wiley.
- Green, DW et Perry, RH (2007). Manuel des ingénieurs chimiques de Perry. McGraw - Hill.
- Kakac, S. et Liu, H. (2002). Échangeurs de chaleur: sélection, note et conception thermique. CRC Press.
